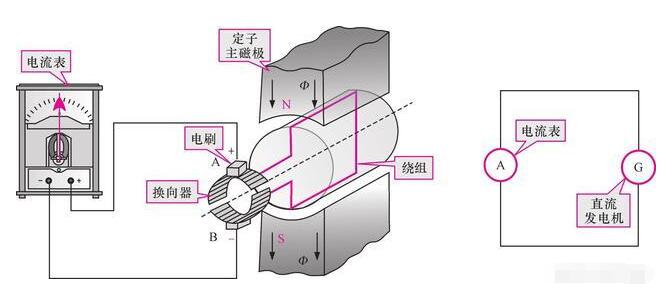

直流發電機的工作原理是什么？在這篇文章中我們發電機租賃為大家分享直流發電機工作時，外部機械力的作用帶動導體線圈在磁場中轉動，并不斷切割磁感線，產生感應電動勢。圖1所示為典型直流發電機的工作原理示意圖

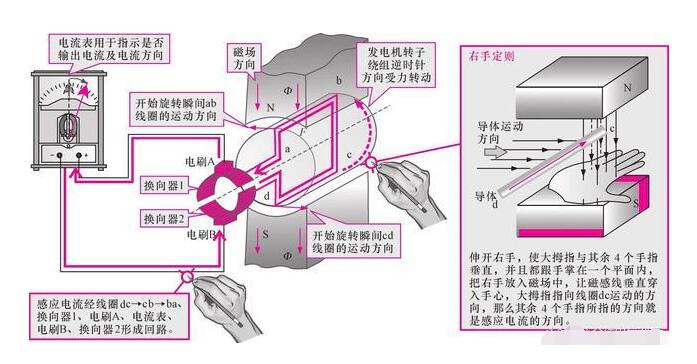

圖2所示為直流發電機轉子繞組開始旋轉瞬間的工作過程。當外部機械力帶動繞組轉動時，線圈ab和cd分別做切割磁感線動作，根據電磁感應原理，繞組內部產生電流，電流的方向由右手定則可判斷為：感應電流經線圈dc→cb→ba、換向器1、電刷A、電流表、電刷B、換向器2形成回路。

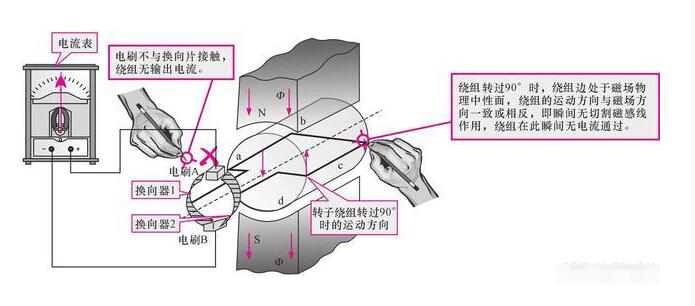

圖3所示為直流發電機轉子繞組轉過90°后的工作過程。當繞組轉過90°時，我們發電機租賃公司發現兩個繞組邊處于磁場物理中性面，且電刷不與換向片接觸，繞組中沒有電流流過，F=0，轉矩消失。

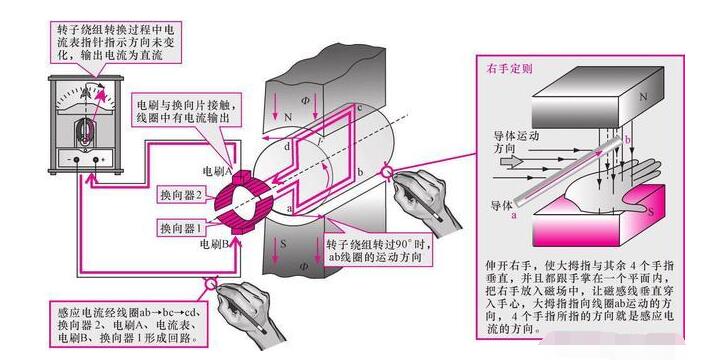

圖4所示為直流發電機轉子繞組再經90°旋轉后的工作過程。受外部機械力作用，轉子繞組繼續旋轉，這時繞組繼續做切割磁感線動作，繞組中又可產生感應電流，該感應電流經繞組ab→bc→cd、換向器2、電刷A、電流表、電刷B、換向器1形成回路。





從圖5中可以看到，轉子繞組內的感應電動勢是一種交變電動勢，而在電刷AB端的電動勢卻是直流電動勢，即通過換向器配合電刷，使轉子繞組輸出的電流始終是一個方向，即為直流發電機的工作原理。



值得我們發電機租賃注意的是，在實際直流發電機中，轉子繞組并不是單線圈，而是由許多線圈組成的，繞組中的這些線圈均勻地分布在轉子鐵芯的槽內，線圈的端點接到換向器的相應滑片上。換向器實際上由許多弧形導電滑片組成，彼此用云母片相互絕緣。線圈和換向器的滑片數目越多，發電機產生的直流電脈動就越小。一般中小型直流發電機輸出的電壓有115V、230V、460V，大型直流發電機輸出電壓為800V左右。
